Опубликовано: 16.10.2026
Спецтехника редко работает в тепличных условиях. Экскаваторы, дорожные катки, погрузчики годами работают с грунтом, асфальт и бетонную крошку. Когда оригинальный демпфер выходит из строя, а запчастей на складе нет, единственным выходом становится изготовление детали по старому образцу. На первый взгляд, задача проста: снял размеры, выточил цилиндр, подобрал масло. Но за этой логикой скрывается технологическая пропасть между чертежом двадцатилетней давности и реальностью текущего дня.

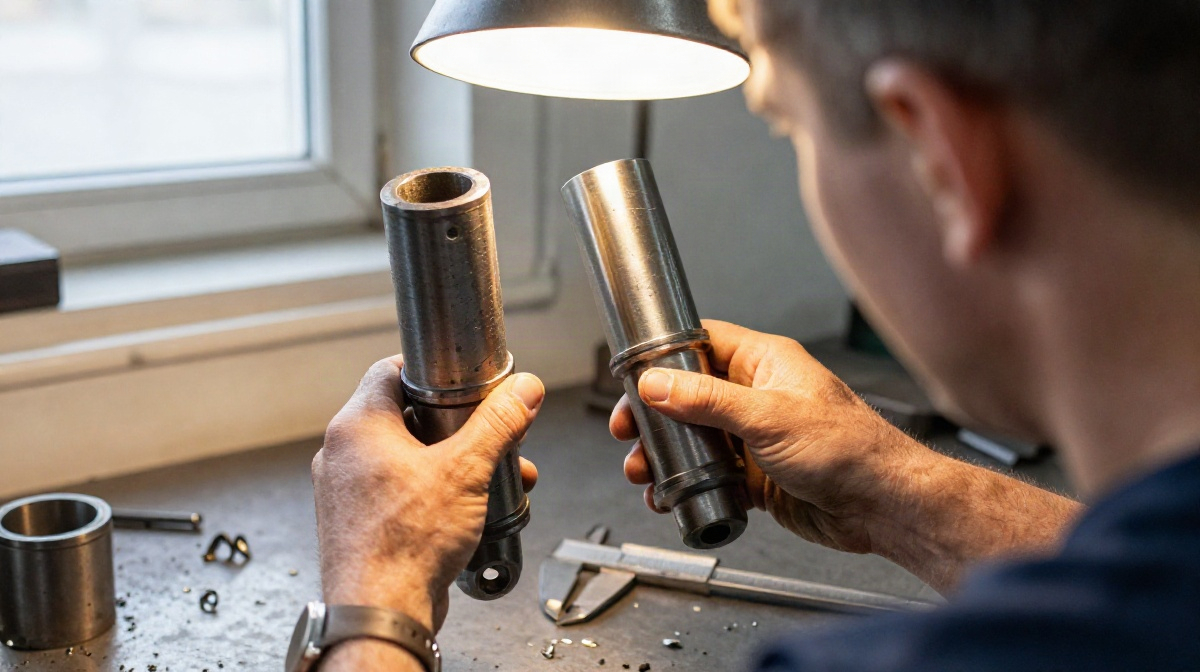

Производитель, получивший заказ на реплику, часто совершает первую и главную ошибку — пытается создать точную копию. Проблема в том, что старый образец несет на себе отпечаток выработки. Зазоры увеличены, рабочие поверхности деформированы, а свойства масла необратимо изменились от перегревов. Если просто перенести эти параметры в новую деталь, амортизатор либо заклинит от превышения давления, либо провалится из-за недостаточного сопротивления.
Поиск изготовителя и подходящих деталей удобно начать с раздела «каталог резинометаллических деталей». Окончательное решение принимают после проверки размеров и исполнения установленного узла.
Слепое клонирование игнорирует эволюцию материалов и технологий. То, что было технологическим пределом в 90-х или нулевых, сейчас считается минимумом. Производитель обязан смотреть на старый образец не как на чертеж, а как на концепт, который нуждается в инженерной доработке.
Даже если сохранить геометрию, внутреннее наполнение детали уже не будет прежним. Это касается как твердости металла, так и реологии жидкостей.
Ранее для цилиндров и штоков массово применялись одни марки стали, сейчас стандарты изменились. Старый ГОСТ может просто не существовать, а ближайший аналог обладает иной вязкостью и пределом текучести. Если производитель не учитывает усталостную прочность нового сплава, шток лопнет от бокового удара, который старая деталь выдерживала годами. Для тяжелой техники, вроде виброкатков, где вибрация передается напрямую на раму, это критичный параметр. Замена стали на более дешевую без пересчета запаса прочности — приговор для амортизатора.
Вязкость масла — не константа. Старые минеральные масла сильно густели на морозе и резко теряли плотность при нагреве. Современные синтетические смеси для спецтехники имеют более пологую кривую зависимости вязкости от температуры. Если оставить старую калибровку клапанов (сечения перепускных отверстий), но залить современное масло, демпфирование на холоде будет жестким до удара, а на горячем — мягким как вата. Производитель обязан пересчитать гидравлику под актуальные рабочие жидкости.
Даже если корпус и цилиндр остаются прежними, некоторые элементы конструкции нецелесообразно копировать в первозданном виде. Их нужно адаптировать под доступные сегодня материалы.
| Узел | Старое решение | Риск при слепом копировании | Рациональная замена |
|---|---|---|---|
| Уплотнение штока (манжета) | Стандартная нитрильная резина | Разрушение при -30°C или контакте с агрессивным маслом | Фторкаучук (Viton) или полиуретан |
| Направляющая втулка | Бронза | Быстрый износ при высоких боковых нагрузках | Композитный материал с тефлоновым слоем |
| Пыльник (защита штока) | Обычная резина | Разрыв от льда, грязи и абразива | Армированный полиуретан с металлическим кольцом |
| Клапан сжатия | Фиксированные жиклеры | Заклинивание от микрометаллической стружки | Дроссели с микрофильтрацией |
При репликации критически важно понимать исходную архитектуру. Однотрубные амортизаторы не имеют отдельного компенсационного объема, газ и масло находятся в одном цилиндре, разделенные плавающим поршнем. Здесь любая неточность при расточке цилиндра или подборке уплотнения разделителя приведет к эмульсии (смешиванию газа и масла) и мгновенной потере демпфирования.
Двухтрубные конструкции прощают ошибки геометрии, но требуют точной настройки газовой подпорки в компенсационной камере. Если производитель закачает азот под тем же давлением, что и в старой детали, но при другой температуре цеха, рабочая характеристика на морозе уплывет. Давление нужно выставлять с учетом термодинамики.
Типичная ситуация: дорожный каток теряет способность гасить вибрацию барабана. Оператор чувствует, как машина начинает прыгать на асфальте вместо уплотнения. Разбор показывает, что амортизатор «проваливается».
Причина часто кроется в том, что производитель реплики использовал стандартное масло вместо специализированного гидравлического с высокими антипенными и антисдвиговыми свойствами. Виброкаток генерирует высокочастотные колебания с малой амплитудой. Обычное масло в таких условиях кавитирует и вспенивается. Пена сжимается, сопротивление падает до нуля. Старый образец работал на масле, которое сегодня уже не производится, и задача производителя — найти современный аналог с теми же антикавитационными характеристиками, а не лить первое попавшееся.
Разберем ситуации, которые регулярно приводят к браку при изготовлении по образцу.
Чтобы деталь, сделанная по старому образцу, отработала свой ресурс, процесс должен строиться по инженерной методологии, а не по принципу «как было».
Даже идеальная геометрия не гарантирует работу гидравлики. Производитель, который серьезно относится к репликации, обязательно включает в цикл приемки следующие тесты:
Изготовление амортизатора для спецтехники по старому образцу — это задача не для копировщика, а для конструктора. Слепое клонирование размеров гарантирует быстрый выход из строя и повторный ремонт машины. Производитель обязан учитывать эволюцию материалов, изменение свойств гидравлических масел и реальные условия работы техники. Только грамотная адаптация конструкции под текущие реалии дает деталь, которая не просто встает на штатное место, но и превосходит оригинал по ресурсу и надежности.
